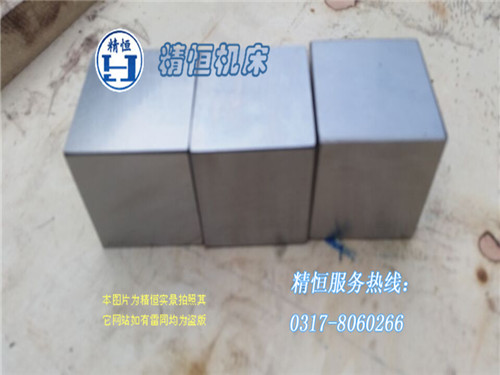

等高墊鐵是有六個工作面的正方體或長方體，通常三塊為一組，材質為HT200-250，工作面采用刮研工藝，用于零部件的檢測和機械加工中的裝夾。
等高墊鐵抵墊則為錘擊提供了支撐的點、線、面，其反作用力與擊打力組成成形的外力或力偶。
抵墊的位置要準，因?yàn)樗鼪Q定變形的類型和位置；等高墊鐵的形狀大小根據需要選擇，有手持的，有固定的；有長的，有短的；有圓的，有方的；有利用現成的，有自己設計的等等。等高墊鐵的剛度要大，不能材料沒成形，等高墊鐵先變形了；等高墊鐵的質量宜大，太小自身容易打飛.
等高墊鐵主要用于機械零件劃線，機械加工基準的專用工具。一般是兩個或三個一組用。,規格_，設計合理，質量可靠。墊鐵產品有等高墊鐵、機床墊鐵、調整墊鐵、減震墊鐵、數控機床調整墊鐵、階梯墊鐵、梯形墊鐵、等高墊鐵、圓墊鐵、斜墊鐵、機床調整墊鐵、防震墊鐵、三層防震墊鐵、數控
機床墊鐵。
規格mm | 工作面的平面度 | 工作面的垂直度平形度 |
精度等級µm |
1 | 2 | 1 | 2 |
30×30×30 | 3 | | 6 | |
35×35×35 | 3.5 | | 7 | |
40×40×40 | 4 | | 8 | |
45×45×45 | 4.5 | | 9 | |
50×50×50 | 5 | | 10 | |
45×30×15 | 4.5 | | 9 | |
60×40×20 | 6 | | 12 | |
75×50×25 | 7.5 | | 15 | |
225×150×75 | 10 | 20 | 15 | 30 |
300×200×100 | 12 | 24 | 17 | 35 |
375×250×125 | 15 | 30 | 20 | 40 |
